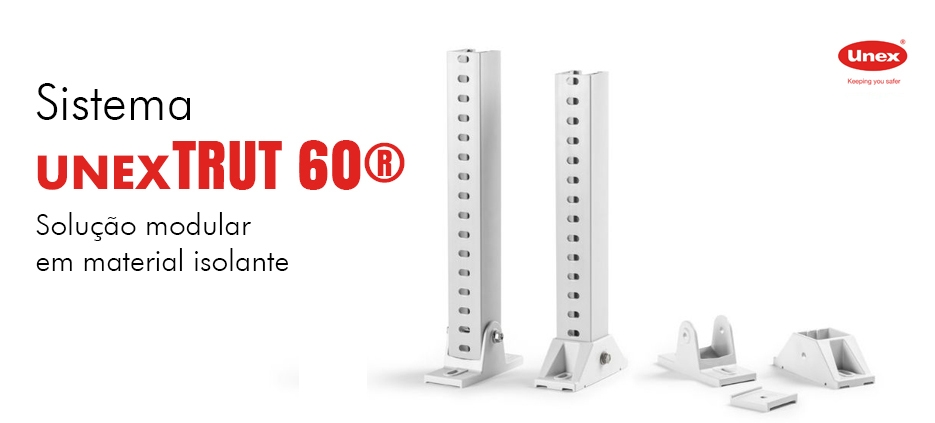

O novo sistema Unex Trut 60®

A Unex apresentou o sistema Unex Trut 60®, uma solução modular em material isolante destinada à construção de pórticos e semi pórticos robustos — com até três níveis de caminhos de cabos — fixados no chão, teto ou parede, sem necessidade de ligação à terra.

Este sistema é compatível com os Caminhos de cabos isolantes 66 e os Caminhos de cabos tipo escada isolantes 67, permitindo configurações completas para instalações elétricas, de telecomunicações ou de climatização.

Para mostrar o sistema, no vídeo seguinte orientamo-lo passo a passo na montagem de uma estrutura tipo pórtico de dois níveis:

✔ 1. Os perfis são cortados à medida com serra ou rebarbadora, sem faíscas ou arestas perigosas.

✔ 2. Cada perfil é perfurado e fixado aos conectores com parafusos.

✔ 3. Os segmentos da estrutura são unidos com porcas para perfil com mola e parafusos.

✔ 4. Após montagem, o pórtico é fixado ao chão utilizando buchas metálicas resistentes.

✔ 5. Os caminhos de cabos são colocados e fixados à estrutura.

O sistema Unex Trut 60® pode ser montado de várias maneiras, conforme as exigências de cada projeto:

• À parede: diretamente ou sobre perfil isolante, ideal para instalações em várias camadas.
• No teto: suspenso com varão roscado, suportando até três níveis.
• No chão: construção de pórticos de até três níveis.
• Montagem mista: semi‑pórticos entre teto, parede e chão, com conector fixo.
  Existe também um Conector Variável Isolante 60 para superfícies curvas ou inclinadas.

Vantagens do Unex Trut 60®:

✔  É produzido em termoplástico isolante, eliminando a necessidade de ó ligação à terra e reduzindo riscos elétricos, além de facilitar a instalação.

✔  Apresenta alta resistência à corrosão, tornando-o adequado para ambientes exteriores e industriais agressivos.

✔ Oferece grande versatilidade de montagem — parede, teto, chão, em até três níveis — adaptando-se às necessidades do projeto.

✔ Otimiza custos: o design modular permite montagem rápida, reduzindo tempo, mão de obra e manutenção — proporcionando retorno económico ao longo do ciclo de vida.

Componentes do sistema Unex Trut 60®

✔  Suportes horizontais isolantes 60

✔  Perfil de suporte isolante 60

✔  Conector perfil 60

✔  Conector variável perfil 60

✔  Bloqueador perfil 60

✔  Porca para perfil 60

✔  Parafusos com porca 66

Todos os elementos foram projetados para garantir uma instalação segura, eficiente e de alta qualidade, com possibilidade de elaboração de planos em BIM ou CAD. A Unex posiciona o sistema Unex Trut 60® como inovador no setor de suportes modulares, combinando isolamento elétrico, resistência à corrosão e flexibilidade de montagem. Destina-se a aplicações industriais, comerciais ou residenciais onde se busca segurança e eficiência na estruturação de instalações.
